難燃性＆耐熱性PVCチューブ　HKI-125


特徴：
耐熱125℃ 電安法 (CMJ) 対応の絶縁用PVCチューブです。
耐熱温度は125℃、難燃性に優れます。
CMJ登録品です。^＊
＊「CMJマーク」は電気用品部品、材料登録制度に基づき、事前に電気用品安全法の技術基準を満たしていることの確認を受けたマークです

仕様
標準色：透明・黒
有機絶縁物類上限値試験登録番号： 206CA0744
難燃性 CMJ -F- マーク登録略号 ： HCC
■製品サイズ表

型式	サイズ（内径×外径）	内径公差（mm）	標準肉厚（mm）	肉厚公差（mm）	定尺（m）
HKI-125(3×4)	3×4	±0.15	0.5	±0.07	500
HKI-125(4×5)	4×5	±0.25
HKI-125(5×6)	5×6
HKI-125(6×7)	6×7	±0.3			400
HKI-125(7×8)	7×8				300
HKI-125(8×9)	8×9
HKI-125(9×10)	9×10
HKI-125(10×11)	10×11	±0.5

※こちらの製品定尺販売のみとなります。

詳しくはこちら

http://www.hagitec.co.jp/yy/sin/hki-125-1.htm

㈱ハギテック新商品情報

ノックアウト接続用コネクタ

特長

ケーブルを制御盤類のノックアウトに接続するためのコネクタです。
難燃性：ＵＬ94Ｖ0取得品
色：ライトグレー（標準色）/黒

詳しくはこちらhttp://hagitec.co.jp/yy/sirikonn/notukuoutkone3.htm

㈱ハギテックの新商品情報

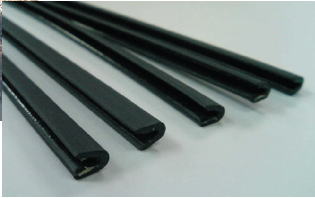

熱収縮エイジング

エッジ部分の配線保護にピッタリです。

貼り付けやすい接着剤付の熱収縮タイプです。

パネルカット面が複雑な曲線部にも取付可です。



サイズ表

サイズ表
型式	取付パネル厚(mm)	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	STK（カット品）定尺（ｍ）
RAYRIM-NR6-0-STK	0.31～0.56	0.6	0.5	3.5	0.8	1.25	1.2
RAYRIM-NR7-0-STK	0.61～1.63	1.0	0.9	4.8	1.6	1.25	1.2
RAYRIM-NR8-0-STK	1.83～3.25	2.0	0.9	6.6	2.5	2.25	1.2
RAYRIM-NR9-0-STK	3.66～5.38	4.2	0.9	13.5	4.5	2.20	1.2

詳しくはこちら http://hagitec.co.jp/yy/sirikonn/rayrin3.htm

㈱ハギテック新商品情報

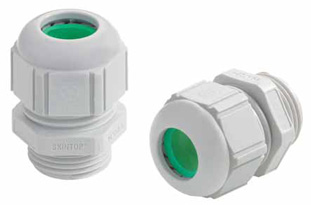

スキントップ　ハロゲンフリー　ST-HF-M　



特長

スキントップ ST-HF-Mは、ポリアミド製のMネジサイズケーブルグランドで、ハロゲンフリーと優れた難燃性を発揮します。人体を保護すべき場所、たとえばオフィスや公共建造物、地下鉄、トンネル、通気システムなど、または価値ある財産を保護すべき場所、たとえば工業施設、倉庫、供給システム、造船所などに最適です。

サイズ表

サイズ表
コード	型式	ケーブル適合径　φ　(mm)	適合レンチ対辺長SW(mm)	C(mm)	D(mm)	梱包数量
53111407	ST-HF-M 12 x 1,5	4-5.5	15	30	8	100
53111417	ST-HF-M 16 x 1,5	4.5-9	19	34	8	100
53111427	ST-HF-M 20 x 1,5	7-13	25	37	9	100
53111437	ST-HF-M 25 x 1,5	9-17	30	40	10	50
53111447	ST-HF-M 32 x 1,5	11-21	36	47	10	25

㈱ハギテック新商品情報

ＰＦＡ-ＬＰＰチューブ

特長
●PFA-LPPチューブは、ふっ素樹脂PFAチューブに低透過ふっ素樹脂を被覆した複合チューブです。
●ふっ素樹脂PFAの耐薬品性、純粋性を有し、かつ、薬液・ガス透過を低減させたチューブです。
●薬液の透過量が少ないです。（PFAチューブに対して、約10%（常温×200日での塩酸透過量比）に低減されています。）
用途
半導体・液晶製造工程における透過・浸透性の高い薬液（塩酸、ふっ酸、硝酸、オゾン、アンモニア過水、アミン系薬液、ふっ素系界面活性剤など）の移送

呼び寸法(mm)	外径(mm)		厚み(mm)		長さ(m)
内径×外径	基準寸法	許容差	基準寸法	許容差	基準寸法	許容差
4.35×6.35	6.35	±0.10	1.00	±0.10	10/50/100	+2% -0
6.35×9.52	9.52	±0.12	1.59	±0.12
9.52×12.7	12.7
15.88×19.05	19.05			±0.15
22.22×25.40	25.4	±0.15

※納期（在庫の有無）については、ご確認ください。
※最大長さについてはご相談ください。
※ご注文の際は、呼び寸法、チューブ長さをご指定ください。

㈱ハギテック新商品情報

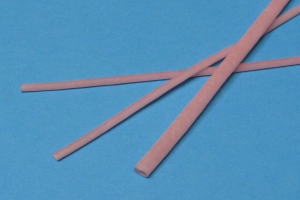

血管縫合練習用人工血管チューブ

血管縫合の練習教材として開発され、多くの医療現場で活用されております。
限りなく本物の血管に近い練習用人工血管チューブとして医療業界での評価も高く、コストパフォーマンスに優れた当社のおすすめの品となっております。

詳しくはこちらhttp://hagitec.co.jp/yy/sin/zinnkouke.html

ハギテック新商品情報

ハギテック新商品情報
ジュンロンUFL（低摩擦ポリウレタンチューブ）
特長
●特殊押出し技術を用いチューブ表面をシボ状にすることにより低摩擦化を実現し、すべり性を向上させました。
●チューブ表面のベタツキがなく、高密度（省スペース）配管での作業性に優れます。
●ケーブルベアーの可動に伴う、磨耗、異音を低減します。
●すべり性シート、フッ素コーティングなどを施さなくても、従来のポリウレタンチューブに比べてステージ位置決め精度の向上につながります。
●ジュンロンUF（ポリウレタンチューブ）と同等の特性を有しています。
(柔軟性・機械的強度・低溶出・低ブリード）
http://hagitec.co.jp/hagi07/jun01.htm#25

錆の出にくい材料を使用したスタンドチューブです。形状は通常のスタンドチューブと同じで丸線と三角線の競り合いで滑らかに曲がり、曲げたままの状態を保持します。

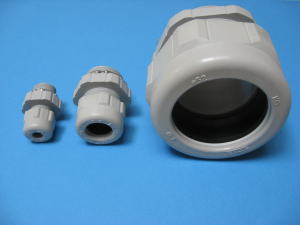

●スキントップは、世界各国で特許・実用新案を取得し、多くの国際基準をクリアしています。
●UL・VDE・CSA規格など、世界各国の規格を取得済みです。
●防水保護構造は、最高ランクのIP68。
●ラチェットロック機能により振動などからのゆるみを防ぎます

各種センサーメーカの光電センサ、ファイバセンサ、近接センサ等の光ファイバやコードを、作業中の引っかけ、溶接火花、繰り返し曲げなどのストレスによる断線から確実に守ります。

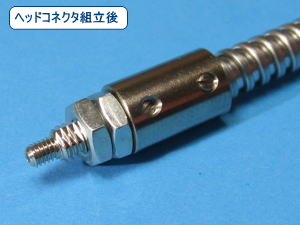

また、下の写真のように、各種センサーのセンサヘッドに対し、ヘッドコネクタとセンサー保護チューブの組み合わせで完全にコードを保護できるため、今まで使用できなかった移動部、可動部にもセンサの用途を拡大できます。

製品は図1のように、ヘッドコネクタ、チューブ、エンドキャップの3点で構成され、ファイバユニットに取り付けて使用します。但し、本製品をご使用いただけるのは、ファイバユニットのヘッド形状がねじタイプか円柱タイプで、ファイバはフリーカットタイプのセンサです。簡易的な使用方法として図2のように両端エンドキャップ付きの保護チューブをストレスのかかるファイバ部分にのみかぶせる使用方法もあります。本製品を使用できるのは、ファイバがフリーカットタイプのセンサです。
